Rola przepływomierza (MAF) w sterowaniu silnikiem
Przepływomierz MAF dostarcza sterownikowi silnika informację o masie powietrza zasysanego do układu dolotowego. Na tej podstawie dobierana jest dawka paliwa, a w wielu strategiach także korekty zapłonu oraz praca układów ograniczania emisji. Sygnał MAF jest jednym z punktów odniesienia dla korekt krótkoterminowych i długoterminowych, więc jego jakość przekłada się na to, czy silnik pracuje w przewidywalnych warunkach.
Błędny sygnał potrafi rozjechać kilka obszarów jednocześnie: reakcję na gaz, stabilność biegu jałowego, zużycie paliwa i poziom dymienia. W praktyce kierowca często opisuje to jako „auto jedzie inaczej niż wczoraj”, bez wyraźnej granicy między usterką a gorszą kondycją osprzętu.
MAF nie pracuje w próżni. Filtr powietrza, obudowa filtra, przewody dolotowe, opaski, a także nieszczelności za przepływomierzem potrafią zaburzyć realny przepływ i logikę wskazań. W zależności od konstrukcji silnika dochodzi EGR, turbodoładowanie i sterowanie przepustnicą, które potrafią zmieniać warunki przepływu na tyle, że drobny problem w dolocie zaczyna wyglądać jak awaria czujnika.
Objawy i typowe scenariusze awarii przepływomierza
Najczęściej widać spadek mocy, ospałą reakcję na gaz, szarpanie przy przyspieszaniu albo falowanie obrotów na biegu jałowym. Zdarza się też gaśnięcie przy dojeżdżaniu do skrzyżowania, zwłaszcza gdy sterownik „gubi” ilość powietrza w chwilach szybkich zmian obciążenia. Takie zachowanie bywa nierówne: raz występuje, raz znika.
Druga grupa to spalanie i emisja. Przy błędnym MAF mieszanka potrafi iść w stronę zbyt bogatej lub zbyt ubogiej, co kończy się wyższym zużyciem paliwa, dymieniem, zapachem niespalonego paliwa albo pogorszeniem wyników emisji. W dieslach często dochodzi cięższe wkręcanie na obroty i wyraźniejszy czarny dym przy mocniejszym gazie.
Kontrolka silnika bywa pomocna, ale nie rozstrzyga. Spotyka się auta z wyraźnymi objawami i bez komunikatów, a także takie, które zapisują błąd przepływomierza jako skutek uboczny innego problemu w dolocie. To normalne. Sterownik widzi niespójność, a nie przyczynę.
Najczęstsze źródła problemów są przyziemne: zabrudzony element pomiarowy, uszkodzone przewody w wiązce przy wtyczce, luźne lub utlenione piny, zasysanie „lewego” powietrza za MAF oraz źle osadzony filtr powietrza, który przepuszcza pył lub deformuje obudowę. W warsztacie regularnie trafiają się też przypadki po myciu komory silnika, gdy w złączu zostaje wilgoć i pojawiają się skoki wskazań.
Typy przepływomierzy i charakterystyka sygnału mierzonego miernikiem
W autach spotyka się MAF-y z sygnałem napięciowym oraz czujniki podające sygnał częstotliwościowy. Dla miernika różnica jest kluczowa, bo zmienia się tryb pomiaru i to, co da się z niego wyciągnąć. Napięciowy MAF daje sygnał analogowy, który wraz ze wzrostem obciążenia i przepływu powietrza rośnie w sposób płynny. W dobrym układzie widać trend, nawet jeśli wartości bezwzględne różnią się między silnikami.
W wersjach częstotliwościowych sterownik interpretuje liczbę impulsów w czasie. Miernik ustawiony na DC V potrafi pokazać wtedy wartość, która wygląda „sensownie”, ale nie mówi nic o pracy czujnika. Tu liczy się odczyt Hz albo czasem współczynnik wypełnienia, o ile miernik to obsługuje.

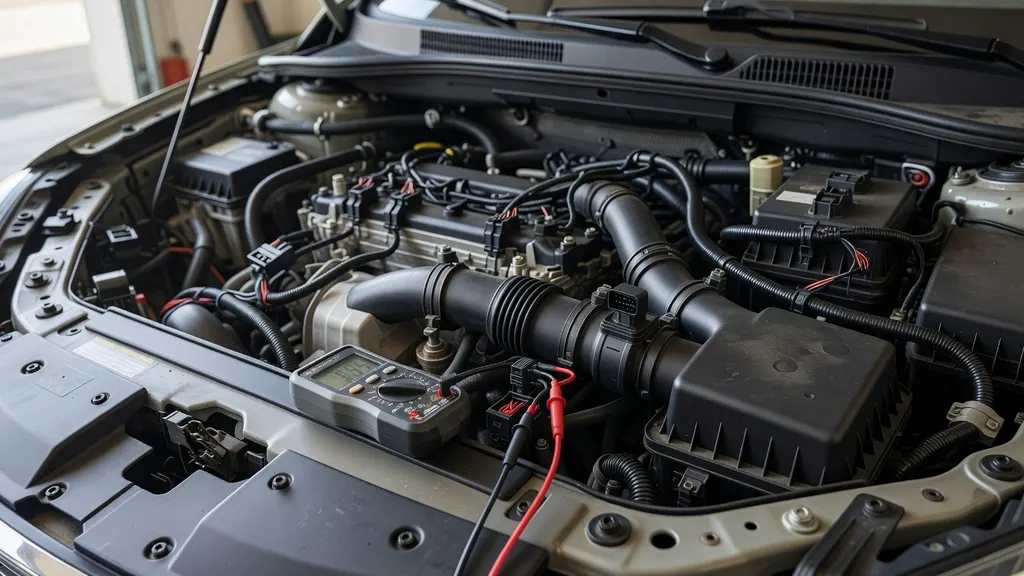

Bez znajomości pinów łatwo dojść do błędnych wniosków. Typowy czujnik ma zasilanie (często 12 V lub 5 V), masę oraz przewód sygnałowy, a czasem dodatkowy pin związany z temperaturą powietrza wbudowaną w obudowę. Jeśli brakuje zasilania albo masa „pływa”, sygnał też będzie fałszywy i nie ma sensu oceniać samego elementu pomiarowego.
Trzeba też pamiętać o ograniczeniach. Miernik uśrednia i filtruje sygnał, więc nie pokaże krótkich przerw, szpilek i zakłóceń, które na oscyloskopie są oczywiste. W codziennej praktyce miernik wystarcza do wyłapania braku zasilania, braku reakcji sygnału oraz dużych odchyleń, ale nie jest narzędziem do oceny dynamiki czujnika.
Warunki i bezpieczeństwo pomiaru elektrycznego w komorze silnika
Do czujników napięciowych używa się pomiaru DC V, a do częstotliwościowych trybu Hz. Brzmi banalnie, ale to jeden z częstszych powodów pomyłek. Jeśli odczyt stoi w miejscu, najpierw warto upewnić się, że miernik pracuje w właściwym zakresie i ma stabilny punkt odniesienia na masie.

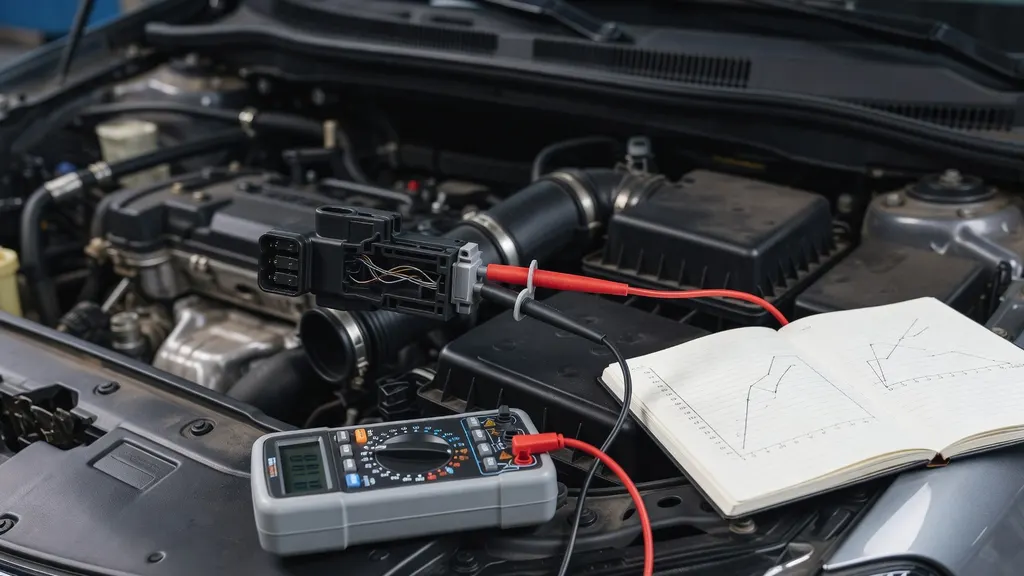

Pomiar wykonuje się na podłączonej wtyczce, bo dopiero wtedy czujnik pracuje w realnych warunkach. To jednak oznacza ryzyko zwarcia sondą między pinami albo do masy silnika. Skutki bywają kosztowne, szczególnie gdy zwarcie idzie w stronę sterownika. Lepiej poświęcić chwilę na pewny dostęp do przewodów niż „wcisnąć” końcówkę pomiarową na siłę.

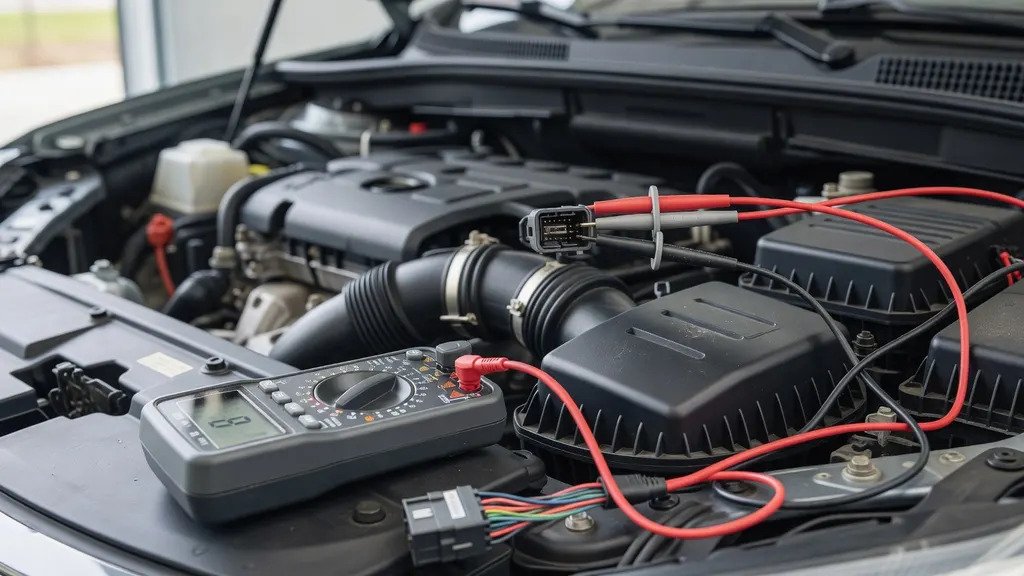

Najbezpieczniej jest dobrać punkt masowy bezpośrednio na przewodzie masowym czujnika albo na sprawdzonym punkcie masy nadwozia, a do sygnału dostać się od strony przewodu, tak by nie rozkalibrować pinów we wtyczce. Każda ingerencja w izolację zostawia ślad i może później wrócić w postaci korozji. Czasem wystarczy delikatnie rozsunąć osłonę wiązki, żeby znaleźć miejsce na stabilny kontakt.
Warunki odniesienia mają znaczenie: napięcie akumulatora, stan połączeń masowych i czystość złączy. Widziane w praktyce są przypadki, gdy MAF był sprawny, a winne były zielone naloty na pinach albo olej w złączu po nieszczelności odmy. Silnik wtedy wariuje. I trudno się dziwić.
Zakresy odczytów i ich interpretacja w typowych warunkach pracy
Odczyty na biegu jałowym i przy podwyższonych obrotach
Najważniejsza obserwacja przy mierniku jest prosta: sygnał powinien zmieniać się wraz ze wzrostem przepływu powietrza. Na biegu jałowym wartości są niższe, po podniesieniu obrotów rosną, a przy odjęciu gazu spadają. Jeśli napięcie lub częstotliwość są „przyklejone” do jednej wartości, zaczyna to wyglądać na problem z czujnikiem, okablowaniem albo zasilaniem.
W praktyce dla wielu przepływomierzy napięciowych da się spotkać odczyty w okolicach 1,4 V na jałowym, a przy 3000 obr/min wyraźnie wyższe, często w rejonie 2,0–2,5 V. To nie jest uniwersalna tabela dla każdego auta, ale trend ma się zgadzać. Gdy silnik jest dociążony i przepływ rośnie, sygnał nie powinien stać w miejscu.
Różnicę robi też charakter usterki. Brak zmienności sygnału jest czytelny, bo nawet przy dodaniu gazu nie widać reakcji. Dużo trudniej ocenia się sytuację, gdy sygnał zmienia się, ale w sposób nielogiczny: skacze, chwilami spada przy wzroście obrotów albo reaguje z opóźnieniem. Takie zachowanie często idzie w parze z przerywanym kontaktem we wtyczce lub pękniętym przewodem, który „łapie” tylko w określonej pozycji wiązki.
Odczyty zasilania i masy jako warunek wiarygodnej diagnozy
Bez potwierdzenia zasilania i masy każdy pomiar sygnału jest wróżeniem. Na pinie zasilania powinno być stabilne napięcie właściwe dla danej instalacji, a masa ma mieć niską rezystancję i nie może „uciekać” pod obciążeniem. W komorze silnika dużo dzieje się mechanicznie i termicznie, więc przetarte wiązki w okolicy obudowy filtra powietrza to nic egzotycznego.
Odchylenia często wychodzą dopiero w trakcie pracy silnika. Zdarza się, że na postoju napięcie wygląda dobrze, a po włączeniu odbiorników albo przy wibracjach pojawiają się spadki i sygnał zaczyna pływać. Taki przypadek potrafi udawać uszkodzony MAF, choć winny jest słaby styk albo skorodowana masa.
Sygnał częstotliwościowy w pomiarze miernikiem
Przy czujnikach częstotliwościowych miernik ustawiony na Hz powinien pokazać wzrost częstotliwości wraz ze wzrostem przepływu. Wartości zależą od konstrukcji, ale kierunek zmian jest stały: wyższe obroty i większe obciążenie powinny podnosić odczyt. Jeśli częstotliwość nie reaguje, wraca temat zasilania, masy i przerwy w przewodzie sygnałowym.
Jest też druga strona medalu: niektóre mierniki filtrują sygnał i potrafią pokazywać niestabilne liczby, zwłaszcza gdy przepływ pulsuje lub sygnał jest zaszumiony. Wtedy odczyt skacze, mimo że silnik pracuje równo. To częsty obraz przy tanich miernikach i dłuższych przewodach pomiarowych.
Konfrontacja pomiaru miernikiem z innymi metodami weryfikacji
Prosty test odłączenia złącza MAF potrafi wiele wyjaśnić, bo sterownik przechodzi na wartości zastępcze. Jeżeli po odpięciu silnik zaczyna pracować równiej i lepiej reaguje na gaz, podejrzenie czujnika rośnie. Jeśli robi się gorzej albo bez zmian, trop prowadzi też w stronę dolotu, EGR, doładowania albo błędów w innych czujnikach, które już wcześniej rozjechały korekty.
Gdy dostępne są dane diagnostyczne z komputera, liczy się spójność trendów, a nie pojedyncza liczba. Widziane na żywo są sytuacje, gdy miernik pokazuje zmianę napięcia, ale w danych bieżących przepływ stoi, bo sygnał jest zniekształcony. Bywa i odwrotnie: sterownik liczy przepływ, a miernik gubi częstotliwość przez filtrację.
Oscyloskop lub tester silnika daje rozstrzygające informacje, gdy problem jest przerywany albo związany z zakłóceniami. Krótkie zaniki sygnału, nieregularne impulsy, ząbkowanie przebiegu pod obciążeniem — tego miernik nie pokaże w czytelnej formie. Przy szarpaniu na nierównościach drogi taka diagnostyka często kończy temat szybciej.
Ryzyko błędnej interpretacji jest realne, bo awarie potrafią występować równolegle. Nieszczelność dolotu za przepływomierzem daje objawy bardzo podobne do zaniżania pomiaru. Problemy z czujnikiem ciśnienia doładowania lub z układem recyrkulacji spalin potrafią wywrócić wyliczenia masy powietrza i sterownik zaczyna „wskazywać” MAF jako podejrzany, choć to efekt domina.
Najczęstsze błędy pomiarowe i wnioski końcowe z diagnozy
Najczęstszy błąd to uznanie, że winny jest czujnik, bo sygnał wygląda dziwnie, mimo że zasilanie i masa nie zostały sprawdzone. Drugi klasyk to mierzenie na przypadkowej masie, gdzie spadek napięcia w instalacji robi różnicę większą niż sama praca przepływomierza. Wtedy wynik jest „jakiś”, ale nic nie znaczy.
Problemy robią też warunki pracy. Zimny silnik, falujące obroty, aktywna regeneracja filtra cząstek stałych w dieslu albo włączone duże odbiorniki potrafią zmieniać zachowanie układu zasilania i sterowania. Z zewnątrz wygląda to jak usterka czujnika. W środku dzieje się kilka procesów naraz.
Najbardziej wiarygodny obraz powstaje z połączenia objawów, trendu sygnału na mierniku, potwierdzonego zasilania i masy oraz reakcji po odłączeniu MAF. Jeśli sygnał nie zmienia się wraz z obrotami, a zasilanie i masa są poprawne, podejrzenie pada na sam czujnik. Jeśli zasilanie znika lub masa jest słaba, priorytet ma instalacja. Takie rozróżnienie oszczędza niepotrzebnej wymiany części.
Czyszczenie ma sens, gdy element pomiarowy jest zabrudzony i jednocześnie instalacja elektryczna trzyma parametry, a dolot jest szczelny. Naprawa wiązki wchodzi w grę, gdy odczyty przerywają przy poruszaniu przewodami, a na pinach widać ślady utlenienia lub luzy. Wymiana przepływomierza pojawia się na końcu, gdy sygnał jest nielogiczny mimo dobrych warunków zasilania, a inne przyczyny w dolocie zostały wykluczone. Twarde dane z pomiaru robią tu różnicę
